Подключение SGPIO X11SCH-LN4F к backplane BPN-SAS-825TQ

Сообщение gtt3 » 20 авг 2021, 04:32

Добрый день, прошу подсказать как правильно подключать кабель SGPIO. Конфигурация сервера:
Палата:
Supermicro X11SCH-LN4F
Корпус:
Supermicro 825TQ-R740LPB
Кабель для SGPIO
Supermicro CBL-0157L
HD backplane:
Supermicro BPN-SAS-825TQ
Диски:
Toshiba MG04ACA100N

BPN-SAS-825TQ переведен в режим SGPIO.

В документации к плате распиновка такая:
download/file.php?mode=view&id=7890
В документации к Backplane распиновка такая:
download/file.php?mode=view&id=7892

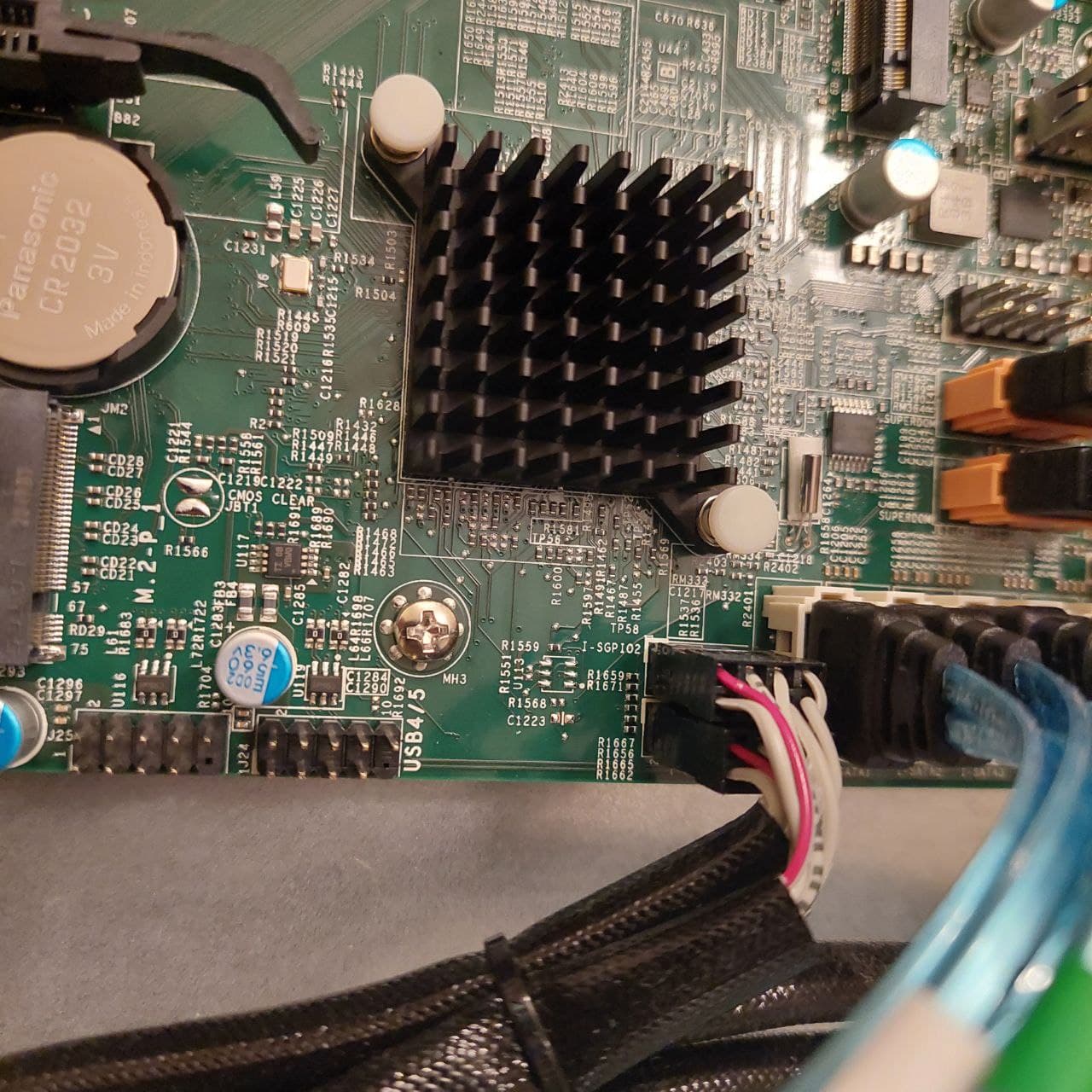

Фото:
download/file.php?mode=view&id=7896
download/file.php?mode=view&id=7894

Не увидел на платах подписи пинов. прошу подсказать как правильно соединять плату и backplane.
