Корректна ли такая схема SAN

[Марат Медикатович]

Всем доброе время суток!
Я уже однажды в том года обращался к знающим за помощью, и мне помогли!было бы приятн оесли бы не оставили без внинмаичя и в этот раз....
вопрос в принципе я думаю простой
в общем есть голова DS3400 Dual Controller, также имееца свитч San 16B, и cервер Х3550 с двумя HBA-адаптерами.
вопрос в том, могу ли я одним контроллером напрямую своединиться с одной HBA картой через Fiber Cahnnel, а вторым контроллером с DS3400 и второй HBA картой присоединиться к оптическому свитчу?
тем самым реализуя избыточность!(на мой взгляд)
что скажете?

сегодня создавал клайм, общался с тех. поддержкой они както удивились предложенной мною схеме, предложили выбрать из стандартных. Просто на стандартных рисунках все соединения идут через оптические свитчи, а вот подумал может вы что предложите, возможно ли такое соединение? как на приложеном рисунке?

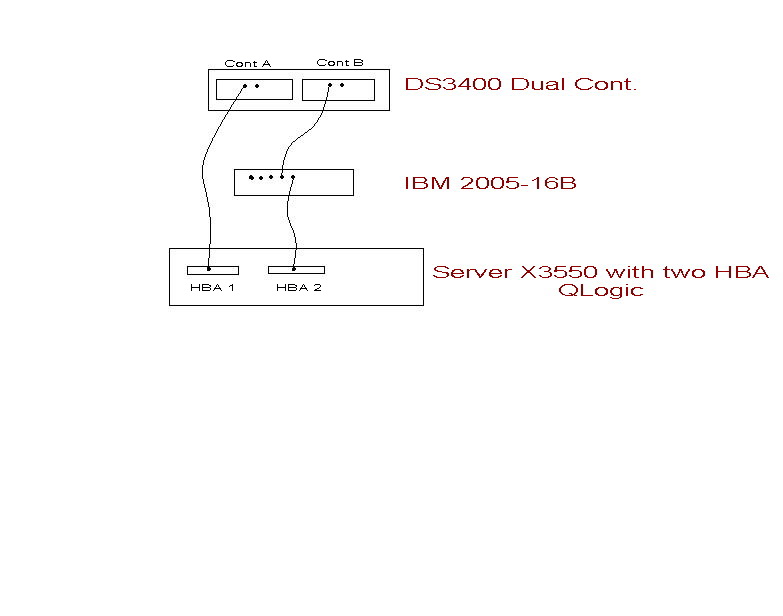

техника IBM, схемка внизу!

[exLH]

могу ли я одним контроллером...

Зачем?
(сколько всего серверов?)

[Марат Медикатович]

там довольно не маленкая структура получается...
зачем?
хм, SAN свитч то один, и на случай сли вдруг с ним что то произойдет, у меня хотя бы останеца связь сервера с полкой
серверов несколько
1)партиция из 3х нод Х3950 + DS 3400
2)Х3550 + DS3400
3)Х3650 + DS3400
каждый сервер через свич смотрит в "cвою голову"(и при такой схеме в принципе и свитч то не нужен), но неизвестно как там дальше будет и это тдельная история
просто инетерсно корректна даннная схема или нет в плане, остнется ли связь сервера со "своей головой", если вдруг помрет свич?
и второй вопрос, не будет ли конфликтов при передаче данных?

[ITER]

просто инетерсно корректна даннная схема или нет в плане, остнется ли связь сервера со "своей головой", если вдруг помрет свич?
и второй вопрос, не будет ли конфликтов при передаче данных?

Можно, никаких конфликтов не будет. Мое @#$%ое начальство такую схему делало, так что работать будет. Но лучше такую ерунду не делать.

[Stranger03]

1)партиция из 3х нод Х3950 + DS 3400
2)Х3550 + DS3400
3)Х3650 + DS3400

Вы нарисуйте тогда полную схему, как собираетесь подключать.

[Марат Медикатович]

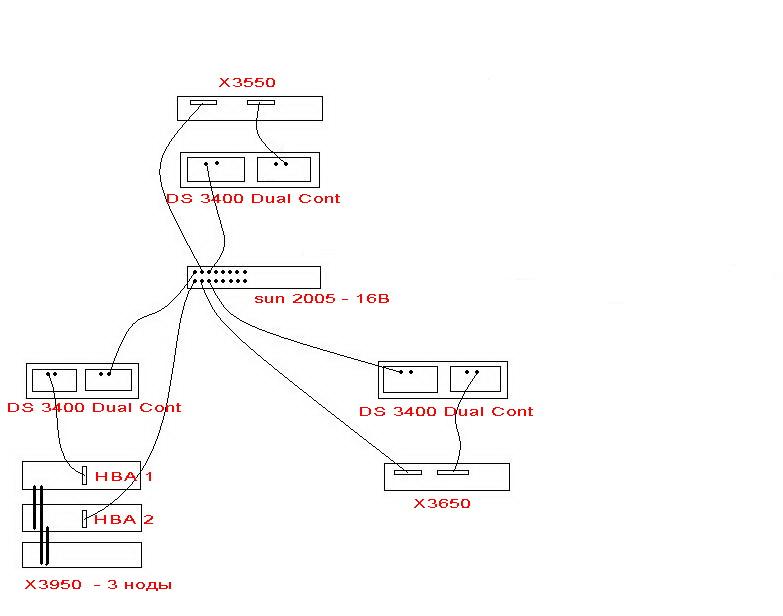

вот полная схема( в ней не учитываеца TS3200 и в каждой DS3400 полке присоединено еще по 3 шт EXP3000)
1)Х3950 - 3 НОДЫ, суммарно 12 процессоров 4х ядреных + 60 ГБ ОЗУ - на серве крутится Оракл
2)Х3550 - сервер видео наблюдения
3)Х3650 - тоже какая то БД(точно не узнавал)

[exLH]

На лицо подход, вызывающий восхищение, найти сотни полторы-две тысяч $ на все это хозяйство смогли, а еще 5 тысяч на второй коммутатор - нет?
Кроме того, по схеме не видно, каждый сервер привязан к "своей" DS3400 или еще и данные раскиданы между системами?

[Марат Медикатович]

пока что каждый сервер смотрит в "свою" голову,

[exLH]

пока что каждый сервер смотрит в "свою" голову,

Вот когда они будут смотреть "в разные", тогда купите второй коммутатор, а пока через первый подключите ленту к нужному серверу, а остальные просто напрямую и не выдумывайте чудес.

[Марат Медикатович]

Добрый день.

Схема Ваша вполне работоспособна. Другой вопрос - зачем так делать ?
Если у Вас только один сервер, к которому будет подключаться массив, то
лучше соединить сервер массив непосредственно двумя линками (порт HBA к
порту контролера). Коммутатор выглядит в таком случае лишним - дополнительная
точка отказа.
Обычно коммутаторы применяют, когда требуется подключить N серверов к M
устройствам хранения. Для обеспечения доступности коммутаторы ставят парами (или
собирают два независимых fabric)

Однако, Вы видимо в сложном положении,- контора закупила только один коммутатор
вместо двух (по стандартной схеме) и он обязательно должен быть задействован
В этом случае - предложенный вариант выглядит хорошо. Основному серверу
Вы обеспечили резервирование путей, а также сможете подключать к массиву и
другие серверы (через коммутатор), которым резервировать пути не обязательно.


С уважением,

Денис

[Stranger03]

"Марат Медикатович"
Чудеса в решете. Стоимость нового коммутатора для обеспечения резервирования составляет порядка 5-10% от стоимости всего комплекса в целом. Может имеет смысл докупить этот коммутатора и не городить огорода?
